Szyba zespolona jednokomorowa - budowa, parametry i zastosowania

Czym jest szyba zespolona jednokomorowa

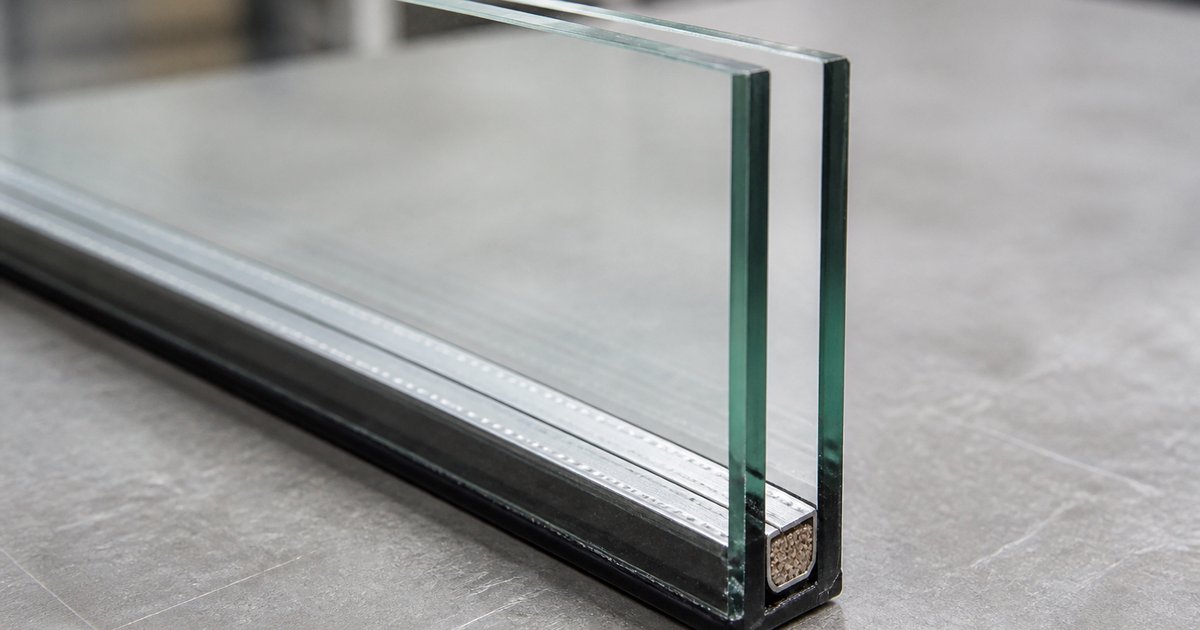

Konstrukcja pakietu jednokomorowego opiera się na dwóch taflach szkła oddzielonych ramką dystansową, która wyznacza szerokość komory i jednocześnie hermetycznie zamyka przestrzeń między szybami. Wnętrze komory wypełnia się powietrzem albo argonem - gazem szlachetnym, który ma niższe przewodnictwo cieplne niż powietrze i dzięki temu ogranicza straty ciepła przez pakiet.

Szyba zespolona jednokomorowa stanowi wariant bazowy. Kolejne konfiguracje - dwukomorowa (trzy tafle, dwie komory) czy trzykomorowa - dokładają kolejne tafle szkła i komory, zwiększając izolacyjność kosztem większej wagi i grubości całego pakietu.

Parametry techniczne jednokomorowej vs dwukomorowej

Podstawowa różnica między wariantami dotyczy liczby tafli, komór i wynikającego z tego współczynnika przenikania ciepła. Poniższa tabela zestawia oba warianty.

Współczynnik Ug określa, ile ciepła w jednostce czasu przenika przez metr kwadratowy samej szyby (bez ramy) przy różnicy temperatur między wnętrzem a otoczeniem. Im niższa wartość, tym lepsza izolacyjność cieplna pakietu. Konkretne wartości Ug zależą od zastosowanego szkła, gazu w komorze i typu ramki dystansowej - producent szyb zespolonych podaje je w karcie technicznej danego produktu.

Na wynik końcowy wpływa też rodzaj ramki dystansowej. Ciepła ramka, wykonana z materiałów o niższym przewodnictwie cieplnym niż tradycyjny aluminiowy profil, ogranicza tzw. mostek termiczny na obrzeżu szyby. Stosuje się ją zarówno w pakietach jednokomorowych, jak i dwukomorowych - w obu przypadkach poprawia współczynnik Ug całego okna, choć jej wpływ jest proporcjonalnie większy przy mniejszej liczbie komór.

Oba warianty - jednokomorowy i dwukomorowy - produkuje się zgodnie z normą PN-EN 1279, która określa wymagania i metody badań szyb zespolonych, w tym trwałość szczelności komory i odporność na przenikanie wilgoci.

Kiedy jednokomorowa jest racjonalnym wyborem

Wybór konfiguracji pakietu powinien wynikać z przeznaczenia obiektu, a nie z automatycznego założenia, że więcej komór zawsze oznacza lepsze rozwiązanie. Jednokomorowa sprawdza się w kilku konkretnych sytuacjach.

Budynki gospodarcze i hale o umiarkowanych wymaganiach energetycznych to typowy przykład zastosowania, w którym pełna izolacyjność pakietu dwukomorowego nie przekłada się na realne oszczędności proporcjonalne do dodatkowego kosztu. Podobnie przeszklenia wewnętrzne - ścianki działowe, przegrody między pomieszczeniami - nie muszą spełniać wymagań izolacyjności termicznej stawianych przegrodom zewnętrznym budynku.

Renowacja starszej lub zabytkowej stolarki to kolejny obszar, w którym jednokomorowa bywa uzasadnionym wyborem technicznym. Jeśli straty ciepła w budynku wynikają przede wszystkim z nieszczelności ram, mostków termicznych w murze czy braku ocieplenia, różnica w Ug między pakietem jedno- a dwukomorowym ma marginalny wpływ na całościowy bilans energetyczny - a jednokomorowa łatwiej mieści się w istniejących, węższych ramach okiennych bez ich wymiany.

Do praktycznych zalet jednokomorowej należą też mniejsza waga pakietu, co ułatwia montaż w istniejącej konstrukcji okna, oraz krótszy czas realizacji zamówienia wynikający z prostszej budowy.

Kiedy warto rozważyć dwukomorową zamiast jednokomorowej

W budownictwie energooszczędnym i pasywnym, gdzie celem jest minimalizacja strat ciepła przez całą obudowę budynku, pakiet dwukomorowy jest standardem, a nie opcją premium. Różnica we współczynniku Ug między wariantami - w przybliżeniu 1,1 W/m²K dla jednokomorowej wobec 0,5-0,7 W/m²K dla dwukomorowej z argonem - przekłada się bezpośrednio na koszty ogrzewania budynku w całym okresie eksploatacji, szczególnie przy dużych powierzchniach przeszkleń.

Konfiguracje pod tego typu projekty - oraz szyby zespolone jednokomorowe do zastosowań, gdzie standardowa izolacyjność jest wystarczająca - realizuje między innymi Insoglas, producent specjalizujący się w szybach dla domów energooszczędnych i pasywnych.

FAQ

Czym różni się szyba jednokomorowa od dwukomorowej? Szyba jednokomorowa ma dwie tafle szkła i jedną komorę międzyszybową, a dwukomorowa - trzy tafle i dwie komory. Dodatkowa komora w wariancie dwukomorowym obniża współczynnik Ug, czyli poprawia izolacyjność cieplną pakietu, kosztem większej wagi i grubości szyby.

Jaki współczynnik Ug ma szyba jednokomorowa? Typowy współczynnik Ug szyby jednokomorowej wynosi orientacyjnie około 1,1 W/m²K, choć dokładna wartość zależy od grubości tafli, rodzaju gazu w komorze i typu ramki dystansowej - konkretne dane podaje karta techniczna produktu.

Czy szyba jednokomorowa nadaje się do domu energooszczędnego? Do budownictwa energooszczędnego i pasywnego zwykle stosuje się pakiety dwukomorowe ze względu na niższy współczynnik Ug. Jednokomorowa sprawdza się raczej w obiektach o umiarkowanych wymaganiach energetycznych - budynkach gospodarczych, przeszkleniach wewnętrznych czy renowacjach istniejącej stolarki.

Kiedy warto wybrać jednokomorową zamiast dwukomorowej? Jednokomorowa jest racjonalnym wyborem wtedy, gdy wymagania izolacyjności cieplnej są umiarkowane - w halach, budynkach gospodarczych, przeszkleniach wewnętrznych i renowacjach, gdzie inne czynniki (nieszczelność ram, brak ocieplenia muru) mają większy wpływ na bilans energetyczny budynku niż różnica w komorowości szyby.
